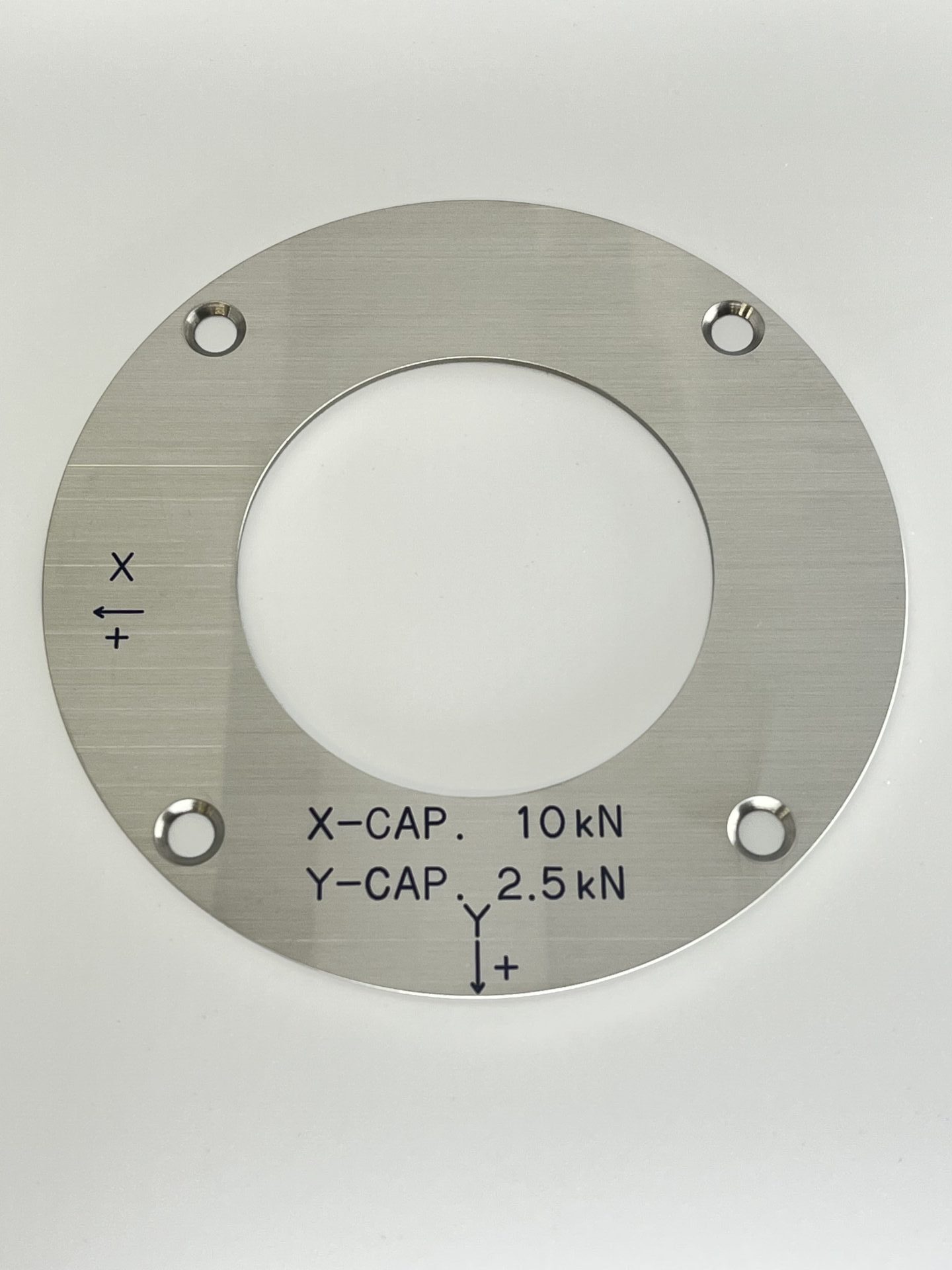

― 外径Φ143・内径Φ79.5／ヘアライン仕上げリングへの工業用印刷 ―

■ 内容

ステンレス（SUS304）リング部品へのシルクスクリーン印刷

■ 材質

SUS304（ヘアライン横目仕上げ）

■ サイズ

外径：Φ143
内径：Φ79.5

■ 工程

支給 → 表面確認 → 印刷仕様打ち合わせ → シルク印刷 → 乾燥 → 外観検査 → 梱包

■ 数量

40～80個

■ 納期

数日～数週間（数量・仕様による）

◆ 事例概要

本事例は、産業機器向け SUS304リング部品への工業用シルク印刷 です。
矢印や表示マークなど、視認性が求められるマーキングを
ヘアライン（横目）仕上げの質感を活かしながら鮮明に印刷しています。

立ち上がり時には、お客様にサンプルをご持参いただき、
印刷位置・線幅・方向性などを事前に確認し、仕様を確定させました。
その後の量産でもサンプル通りの仕上がりを安定して再現しています。

◆ 特長・加工ポイント

　■ ヘアライン横目との相性を考慮した印刷

　ヘアラインの方向によってインクの視認性が変わるため、
　横目仕上げに適した印圧・版密着・インク粘度で調整し、
　文字のエッジが潰れない安定した仕上がりを実現しています。

　■ ロット全体で均一品質

　40～80個の中ロットに対して、

• 　・インク粘度管理
• 　・版の状態管理
• 　・位置決め治具の統一

　これらを徹底することで、
　最初の1点から最後の1点まで均一な印刷品質を維持しています。

　■ 梱包方法も案件ごとに最適化

　SUS表面は傷が目立ちやすいため、
　お客様と相談のうえ、
　輸送時の傷防止を考慮した梱包仕様 を採用しています。

◆ 想定される用途

• 計測・試験装置のリング部品
• センサー関連部品
• 精密装置の方向表示パーツ
• 産業機器の金属リング部品
• 金属部品へのマーキング用途

◆ 工業用シルク印刷なら当社へ

当社は、金属・樹脂問わず 工業用シルク印刷を専門 とし、
支給材への印刷にも柔軟に対応しています。

• ・一点物〜中ロット量産まで対応
• ・ヘアライン・曲げ品・リング形状などの難形状に対応
• ・印刷仕様の事前すり合わせにも柔軟に対応

産業用途のマーキングや精密表示印刷をお探しの際はぜひご相談ください。
